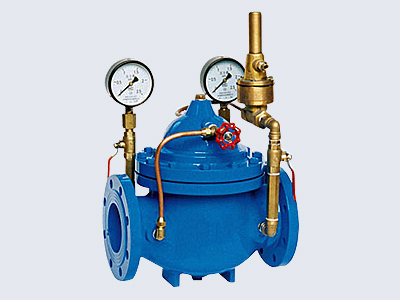

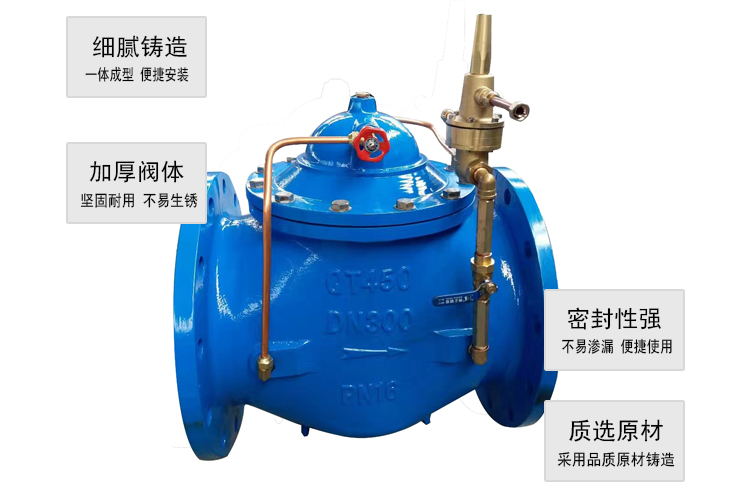

800X壓差旁通閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可提高系統的利用率,保持壓差的互定直,并可限度地降低系統的噪音,以及過大壓差對設備造成的損壞。800X壓差旁通閥優于其他平衡閥的地方在于它沒有執行機構,_介質自身的壓力差來達到平衡系統的功能,節約能源及安裝空間,是一種智能型閥門。
800X壓差旁通閥工作原理:
當主閥進出口間壓差變化時,接管A與接管B間壓差發生變化,此變導閥的開度。壓差大時導閥開度大,控制室通過C管的下泄水量增大,主閥控制室壓力下降,主閥開度增大,主閥進出口間壓差變小。反之,若主閥進出口間壓差變小,則導閥開度變小,主閥控制室壓力上升,推動主閥開度減小而使主閥壓差增大。這種負反饋?zhàn)饔檬怪鏖y進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
800X壓差旁通閥技術參數:
| 公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
| 1.0 |
1.5 |
1.1 |
水 |
0~80(隔膜式)
0~200(活塞式) |
| 1.6 |
1.76 |
2.4 |
| 2.5 |
2.75 |
3.75
|

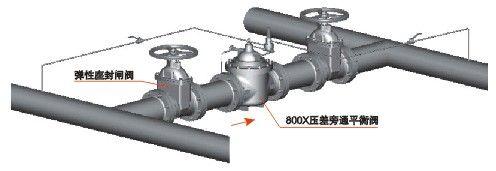

800X壓差旁通閥--安裝示意圖
| 公稱通徑 (mm) |
尺 寸 |
| L |
H1 |
H |
| 20 |
150 |
126 |
520 |
| 25 |
160 |
126 |
520 |
| 32 |
180 |
126 |
520 |
| 40 |
200 |
160 |
610 |
| 50 |
203 |
160 |
610 |
| 65 |
216 |
180 |
625 |
| 80 |
241 |
200 |
642 |
| 100 |
292 |
270 |
750 |
| 125 |
330 |
310 |
808 |
| 150 |
356 |
320 |
864 |
| 200 |
495 |
370 |
1135 |
| 250 |
622 |
430 |
1185 |
| 300 |
698 |
480 |
1325 |
| 350 |
787 |
525 |
1385 |
| 400 |
914 |
580 |
1445 |
| 450 |
978 |
635 |
1445 |
